進料粒度：≤1200mm
生產能力：800~3500t/h
適用物料：鐵礦石、銅礦石、輝綠巖、河卵石等抗壓強度≤320MPa的物料。
應用范圍：適用于冶金、礦山、工業、破碎、路橋等行業。

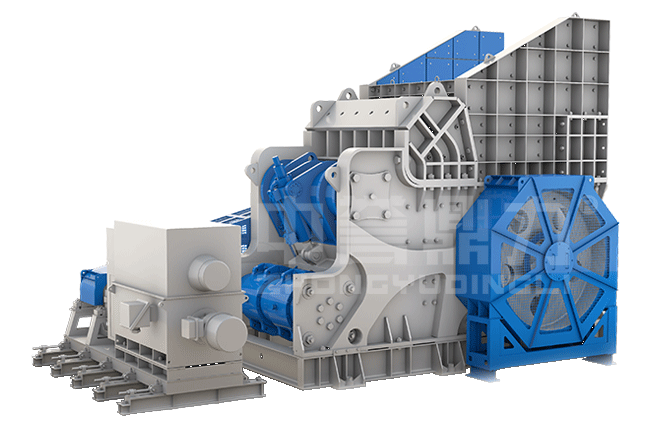

HGC臥式旋回破碎機也可以成為旋回破，是中譽鼎力研發設計，有HGC600、HGC600M等型號。臥式旋回破整機的設計融入了較為成熟的破碎理念，是結合傳統旋回破的生產優勢，融入鄂式破碎機的破碎理念，其進料口、配用功率進行了加強，破碎能力有大幅度的提升，是一種、效率高，投資少，節能環保的硬巖破碎設備。

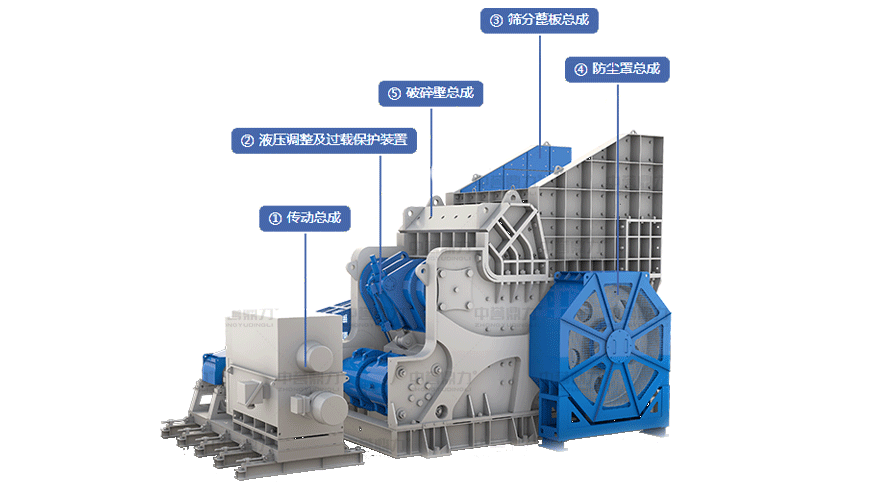

臥式旋回破碎機的組成部分有機架、傳功總成、防塵罩、篩分蓖板、旋回軋輥、恒定破碎腔、恒定排料口、上下破碎壁等。與傳統旋回破是有較大差別的。
| ①傳動總成 | |
| ②液壓調整及過載保護裝置 | 智能調整排礦口尺寸大小，能夠很快處理過鐵現象，保護設備穩定運行。智能自動清腔及復位，無需人工操作。 |
| ③篩分蓖板總成 | 選擇性破碎，原石料進入破碎腔前，將部分成品碎礦石分離，減少碎石進入機腔重復破碎，從而節省件及功率消耗，提升設備使用壽命。
|
| ④防塵罩總成 | |
| ⑤破碎壁總成 | 破碎壁總成分上破碎機總成及下破碎機總成 |

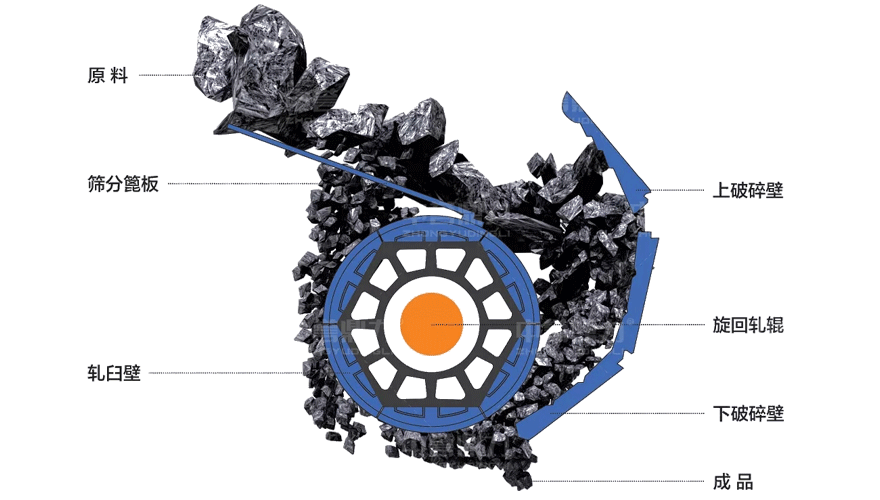

臥式旋回破碎機內部是由篩分篦板、上破碎壁、旋回軋輥、下破碎壁、軋臼壁組成。
通過以下原理圖，可以看出，原料從進料口進入機破碎腔，會先通過篩分篦板進行預分離處理，將小塊成品大小碎石分離出去，其它石頭會進入破碎腔，通過軋臼壁及破碎壁的擠壓，實現對石頭的破碎處理。臥式旋回破工作時旋回破碎輥會產生反向自轉，使軋臼壁磨損更加均勻，避免因局部磨損更換整個部件的現象。另外排料口采用液壓調整，可以智能調整排料口大小。
| 型號 | DLHGC600（粗碎） | DLHGC600M（中細碎） |
| 給料口大小 | 2560mm×1400mm | 1840mm×1054mm |
| 進料大小 | ≤1200mm | ≤400mm |
| 出料調整范圍 | 120~260mm | 50~120mm |
| 生產能力 | 2500~3500t/h | 800~1600t/h |
| 主機功率 | 450KW | 800KW |
| 破碎方式 | 擠壓 | 擠壓 |
| 排礦口形式 | 恒定 | 恒定 |

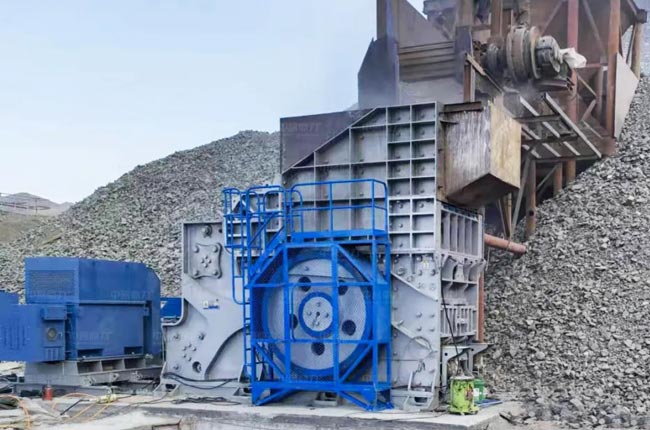

山西某石料廠臥式旋回破碎機使用現場

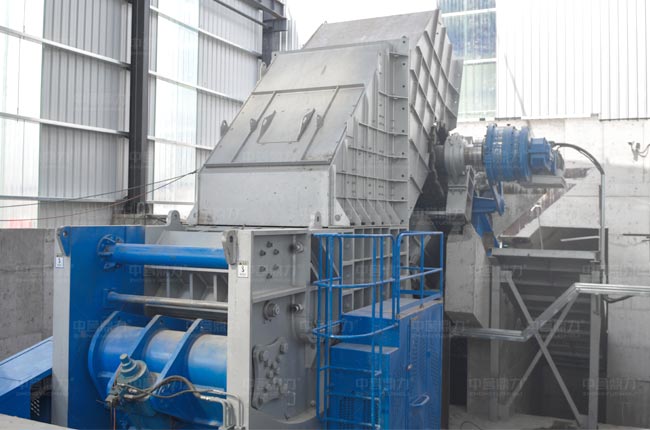

河南遠大新材年產1000萬噸臥式旋回破使用現場
已有632人成功參與

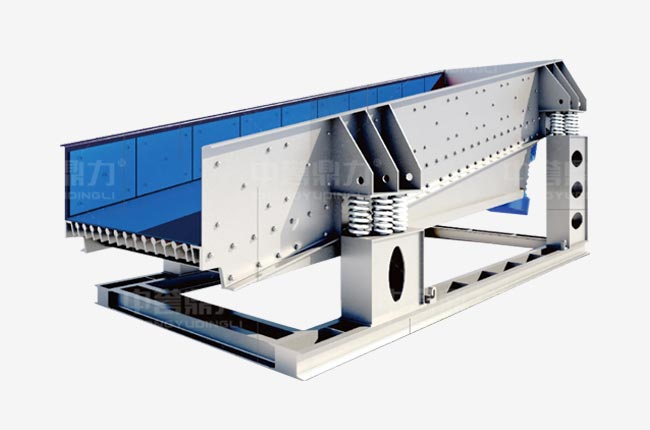

振動給料機
立式?jīng)_擊式破碎機
螺旋洗砂機

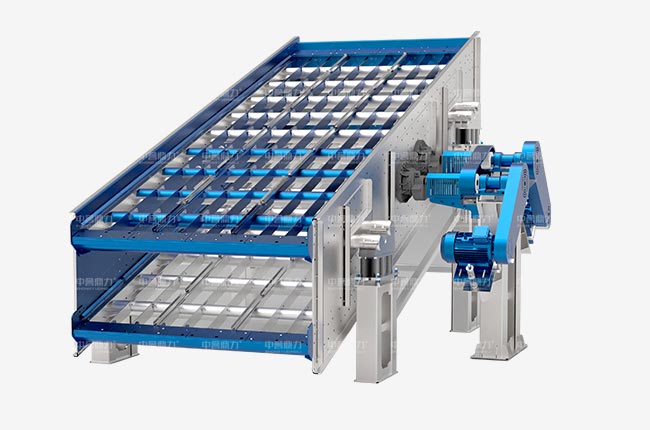

振動篩
鄂式破碎機

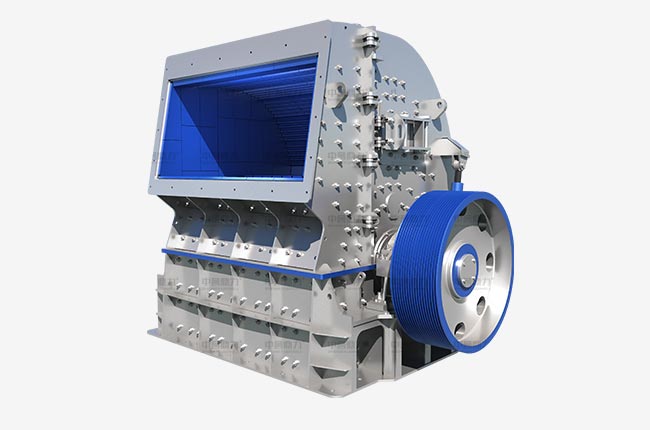

錘式破碎機
