圓錐破碎機是一種破碎機，其具有、能產生強大的沖擊破碎力、破碎能力高等優點，故受消費者喜愛。本文主要分析破碎機的結構。

圓錐破簡介

圓錐破碎機作為二級破碎設備，在砂石骨料生產線中應用的較為廣泛，同時，圓錐破碎機的性能直接影響了整條生產線的效率。因此，金山機械依托其與行業工程院合作的繆昌文院士工作站，不斷改進圓錐式破碎機的生產工藝，不斷進行技術升級，使圓錐破碎機的性能得到較大提高。金山機械現有的圓錐破碎機破碎比大，產量高，耗能小，成品粒度均勻，成為破碎機行業新的時代潮流。

工作原理：圓錐破碎機工作時，電機通過皮帶輪和三角帶帶動設備傳動軸轉動，傳動軸通過大小錐齒輪帶動偏心套繞主軸轉動，偏心套帶動動錐做旋擺運動，使動錐和定錐時而靠近、時而遠離軋臼壁和破碎腔內不斷受到擠壓、沖擊而破碎，破碎的物料從下部排出。

圓錐破碎機結構分析

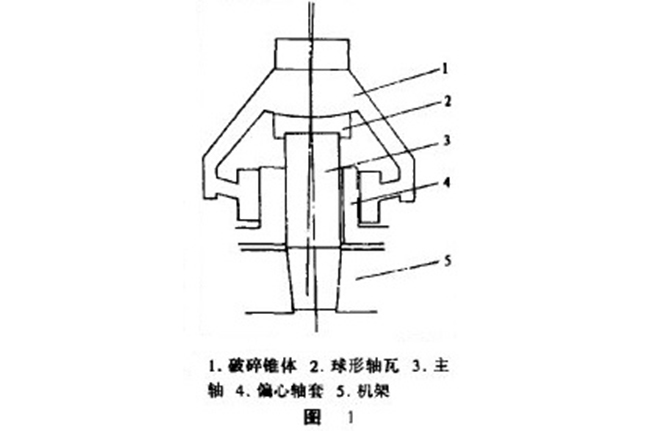

圓錐破碎機的主要結構如圖1所示，破碎機主軸3裝入機架5中，偏心軸套4套在主軸3上，破碎錐體1裝在偏心軸套4上，同時，破碎錐體的下部球面支承在球面軸瓦2以上，球面軸瓦2固定在主軸3上。另外破碎機的保險裝置和調整鎖緊裝囂為液壓式，潤滑系統和普通圓錐破碎機基本一樣。

該圓錐破碎的工作結構有安裝錳鋼襯板的動破碎錐體和安裝在機架上帶錳鋼襯板的調整環組成，錳鋼襯板與破碎錐體之間填料為環氧樹脂（或鋅合金）。安裝在破碎錐體上的襯板有切割環和鎖緊螺母鎖緊。鎖緊螺母支承分料盤，分料盤隨破碎錐體旋轉，使進入破碎腔的物料均勻分布。

圓錐破碎機的主軸裝入機架的錐形孔內，裝有圓錐形齒輪的偏心軸套安裝在主軸上，偏心軸套和主軸之間有青銅襯套，偏心軸套下端裝有推力軸承，推力軸承有機架支承，破碎錐體套在偏心軸套上，安裝在主軸上的碗形軸承架通過碗形軸瓦支承破碎錐，當偏心軸套轉動時，帶動破碎錐旋轉作破碎運動。由于采用大直徑主軸，為提高偏心軸套的轉速提供了條件，偏心套轉速的提高，大大增加了破碎沖擊力，從而實現。

碗形軸承的密封是利用裝有潤滑脂的密封環實現的，該密封環在一組小型螺旋壓縮彈簧作用下與軀體防塵圈保持接觸，防塵圈使進入其中的粉碎顆粒被捕獲并為油脂包容。

電動機通過三角皮帶把動力傳遞給圓錐破碎機，破碎機皮帶輪通過可拆襯套安裝在傳動軸上。

破碎機的潤滑系統采用稀油潤滑，經過油泵將潤滑油壓入破碎機潤滑部位。在稀油站中設有循環水冷卻交換器。同時還設有電加熱器，當油溫低于16℃時，以便給潤滑油加熱。為進行自動安保護，在潤滑系統中裝有壓力開關，溫度開關和油流開關，破碎機潤滑正常。

為清理破碎腔堆積的物料或鐵，該破碎機帶有一套可移式液壓清腔系統。使用時，通過三位三通閥，液壓油進入位于機架上法蘭下部均布的液壓千斤頂中，將支承套向上頂起離開機架支承面。其他結構與普通圓錐破碎機類似。
