在礦山石料破碎生產中，反擊式破碎機是一種擔當著重任的設備，從事此行業的人們都知道，反擊式破碎機工作環境惡劣，易損件磨損嚴重，經常出現各種故障。所以了解反擊式破碎機構造及工作原理是重要的，這樣才能發揮設備的功能和優勢，對提高反擊式破碎機性能和生產效率具有重要意義。本文分享反擊式破碎機構造及工作原理，以便大家更了解該設備！

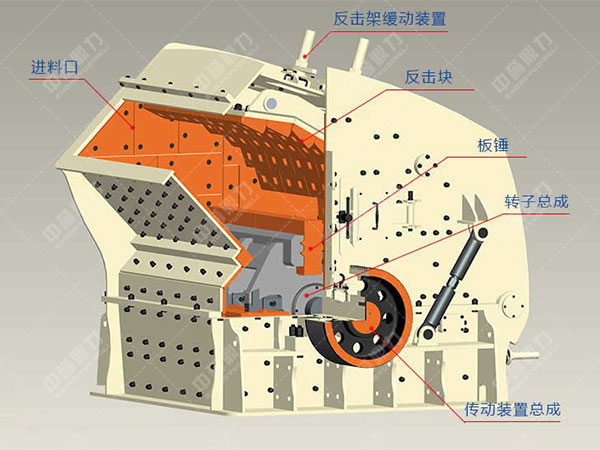

反擊式破碎機構造

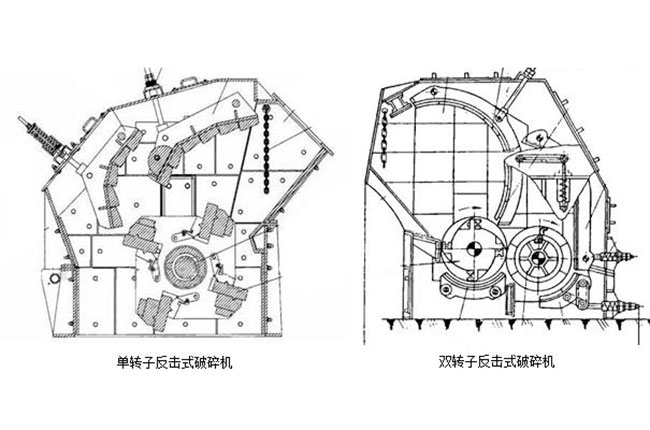

目前內采石場、石料廠等用的反擊式破碎機有單轉子和雙轉子兩種。兩者構造基本相同，所不同的是雙轉子多一套轉子與打擊板。現在以雙轉子反擊式破碎機為例，介紹反擊式破碎機構造如下：

1、雙轉子反擊式破碎機的兩個轉于分別由兩個電動機的三角皮帶帶動旋轉，兩個轉于平行排列。轉子高于轉子，一般是轉子與轉子聯線與水平線的夾角為12°。在轉子體上有四排打擊板，轉子體上有六排打擊板，打擊扳是用高錳鋼板制造。上機身內部安裝襯扳，在級轉子與級轉子之間，有將機身內部分割成兩個空間的分腔反擊扳。

2、反擊式破碎機每個空腔上部分別設有反擊扳，這些反擊板都是一端用懸掛軸鉸接在壁板上，另一端懸掛軸上聯接拉桿通到機身外，設有彈簧裝置，但是反擊破工作過程中可以調節反擊板的傾斜角度。

3、反擊式破碎機構造中，在轉子下部設有勻整篦板，當物料粒度達到要求時，小塊物料由篦板排出，通過皮帶機運往碎石庫。

4、雙轉子的傳動裝置是電動機、液力聯軸器、小皮帶輪，用三角皮帶帶動旋轉。電動機、液力聯軸器、小皮帶輪用兩個軸承支承在一個鑄鐵底座上，而底座是安裝在基礎上的鑄鐵滑道上，這樣可以調整皮帶的松緊程度。

反擊式破碎機工作原理

我們已經了解了的反擊式破碎機構造了，那么反擊式破碎機工作原理是什么呢？在設備運行中，物料由進料口進入反擊式破碎機，經高速旋轉的板錘擊打后到反擊板后反彈后和后來沖擊來的后來石料進行碰撞，完成3 種類型碰撞。并不是所有的石料都會經過3 個類型的碰撞。因?yàn)樵诟咚龠\(yùn)轉的的帶動下，會在中間形成云霧帶，通過雨霧帶中的小石料間的彼此摩擦，還能起到彼此修正的作用，完成破碎。

反擊式破碎機構造及工作原理合理，所以使得該設備在石料生產中用途廣泛，河南中譽鼎力廠家生產的反擊式破碎機能處理邊長100-500毫米以下物料，具抗壓強高可達350兆帕，具有破碎比大，破碎后物料呈立方體顆粒等優點。廣泛應用于建材、礦石破碎、鐵路、高速公路、能源，交通、能源、水泥、礦山、化工等行業中用來中細碎物料。其排料粒度大小可以調節，破碎規格多樣化。
